D643H硬密封气动蝶阀

一、D643H硬密封气动蝶阀产品结构及性能简介：
硬密封蝶阀系列产品  ，系我公司1996年开发的长寿命、节能型蝶阀 。产品符合国家标准JB/T8527－97(金属密封蝶阀)  ，GB／T13927－92(通用阀门压力试验)标准及阀门其它相关标准的规定 。本产品由阀体、蝶板、密封圈、传动机构等主要部件组成 。其结构采用三维偏心原理设计  ，弹性密封和硬软多层密封兼容的加工新工艺  ，使蝶阀在运行工作时  ，减少其扭矩力  ，达到省力  ，节能之功能 。从而确保整体的抗腐蚀．耐高温．,抗靡损的可靠性 。
二、D643H硬密封气动蝶阀其主要性能特点：
1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠  ，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理  ，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广 。如：可用于水、蒸气、油品、空气、煤气等介质 。
6．适用不同温度及6.4MPa以下的压力等级  ，耐腐蚀等各种介质管线 。
三、D643H硬密封气动蝶阀用途：
硬密封气动蝶阀适用于食品．医药．石油化工．电厂．钢厂．工业B体育手机版水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置 。

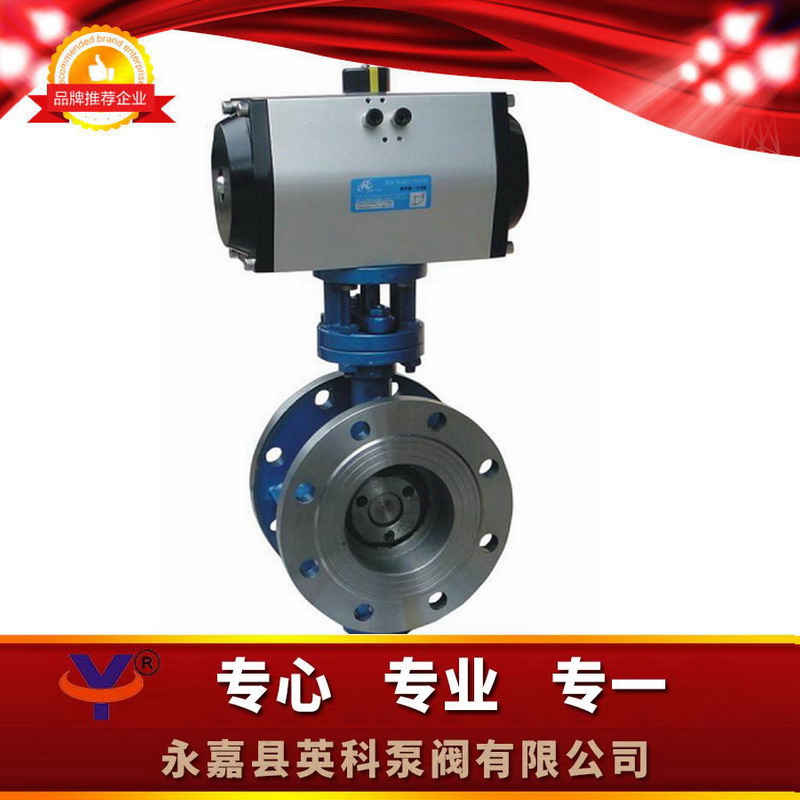

四、D643H硬密封气动蝶阀技术图片：

五、D643H硬密封气动蝶阀主要连接及外形尺寸：

公称通径 DN		架构长L		外表长度（参照值）				连结（标准规定值）						参考 重量Dt343H
				H	Dt643H			PN0.6MPa			PN1.0MPa
mm	inch	短	长		H2	A2	B2	D	D1	z- d	D	D1	z- d
50	2	108	150	112	625	245	72	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	625	245	72	160	130	4-14	185	145	4-18	20
80	3	114	180	120	645	245	72	190	150	4-18	200	160	8-18	23
100	4	127	190	138	675	355	92	210	170	4-18	220	180	8-18	25
125	5	140	200	164	715	355	92	240	200	8-18	250	210	8-18	40
150	6	140	210	175	800	355	92	165	225	8-18	285	240	8-22	47
200	8	152	230	208	850	250	170	320	280	8-18	340	295	8-22	60
250	10	165	250	243	925	250	170	375	335	12-18	395	350	12-22	95
300	12	178	270	283	1035	450	220	440	395	12-22	445	400	12-22	124
350	14	190	290	310	1070	450	220	490	445	12-22	505	460	16-22	181
400	16	216	310	340	1190	450	220	540	495	16-22	565	515	16-26	260
450	18	222	330	380	1250	650	280	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1290	650	280	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1455	850	380	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1585	850	380	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1700	1250	380	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1865	1250	380	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	2015	1500	580	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	2226	1500	580	1405	1340	32-33	1455	1380	32-39	2000

六、D643H硬密封气动蝶阀主要连接及外形尺寸：



公称通径 DN		结构类型直径L		形状尺寸规格（选取值）				连到（细则值）						参考 重量Dt343H
				H	Dt643H			PN1.6MPa			PN2.5MPa
mm	inch	短	长		H2	A2	B2	D	D1	z- d	D	D1	z- d
50	2	108	150	112	605	245	72	165	125	418	165	125	4-18	19
65	5/2	112	170	115	625	245	72	185	145	418	185	145	8-18	22
80	3	114	180	120	645	355	92	200	160	818	200	160	8-18	25
100	4	127	190	138	675	355	92	220	180	818	235	190	8-22	28
125	5	140	200	164	715	355	92	250	210	818	270	220	8-26	43
150	6	140	210	175	800	250	138	285	240	822	300	250	8-26	50
200	8	152	230	208	850	250	170	340	295	1222	360	310	12-26	64
250	10	165	250	243	925	250	170	405	355	1226	425	370	12-30	99
300	12	178	270	283	1035	450	220	460	410	1226	485	430	16-30	130
350	14	190	290	310	1070	450	220	520	470	1626	555	490	16-33	188
400	16	216	310	340	1190	650	220	580	525	1630	620	550	16-36	270
450	18	222	330	380	1250	650	280	640	585	2030	670	600	20-36	350
500	20	229	350	410	1290	650	280	715	650	2033	730	660	20-36	375
600	24	267	390	470	1455	850	380	840	770	2036	845	770	20-39	560
700	28	292	430	550	1585	850	380	910	840	2436	960	875	24-42	610
800	32	318	470	640	1700	1250	380	1025	950	2439	1085	990	24-48	880
900	36	330	510	710	1865	1250	1125	1050	2839	1185	1090		28-48
1000	40	410	550	770	2015	1500	580	1255	1170	2842	1320	1210	28-56	1600
1200	48	470	630	890	2226	1500	580	1485	1390	3248	1530	1420	32-56	2150

七 、D643H硬密封气动蝶阀主要连接及外形尺寸：

公称通径DN		成分时间		外观形状长宽（符合值）
				H	Dt643H			PN4.0MPa
mm	inch	短	长		H2	A2	B2	D	D1	z-Φd
50	2	108	150	112	675	245	72	165	125	4-18
65	5/2	112	170	115	625	355	92	185	145	8-18
80	3	114	180	120	625	355	92	200	160	8-18
100	4	127	190	138	645	355	92	235	190	8-22
125	5	140	200	164	675	550	138	270	220	8-26
150	6	140	210	175	715	550	138	300	250	8-26
200	8	152	230	208	800	550	138	375	320	12-30
250	10	165	250	243	850	550	138	450	385	12-33
300	12	178	270	283	925	450	220	515	450	16-33
350	14	190	290	310	1035	450	220	580	410	16-36
400	16	216	310	340	1070	650	288	660	585	16-39
450	18	222	330	380	1190	650	280	685	610	20-39
500	20	229	350	410	1190	650	280	755	670	20-42

八、D643H硬密封气动蝶阀订货说明：

备货流程

1、①护肤产品名号与具体型号②公称的直径③阀体的材质④公称重压⑤的采用物料⑥拼接方试⑦的采用温度因素⑧安装驱动方试⑨密封性能行式⑩是不是也带抄送方便企业的为您正常型号选择  。

2、要是有特有请求时请在网上订购新产品时署名

3、若就已由设计构思行业圈定的款型  ，请输入款型直接性向贵司营销部下单 。

4、当选择的场景相当根本或室内B体育手机版十分多样化时,请您硬着头皮提拱规划图  。
