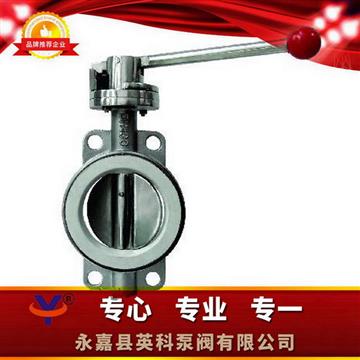

D43H手柄式硬密封蝶阀

一、D43H手柄式硬密封蝶阀用途：
本系列硬密封蝶阀广泛适用于电力、石化、冶金、给排水系统、蒸汽系统、煤气系统及高温空气系统等管路系统上作启闭或调节介质流量之用 。
阀体材质：碳钢、不锈钢、铬钼钒钢 。

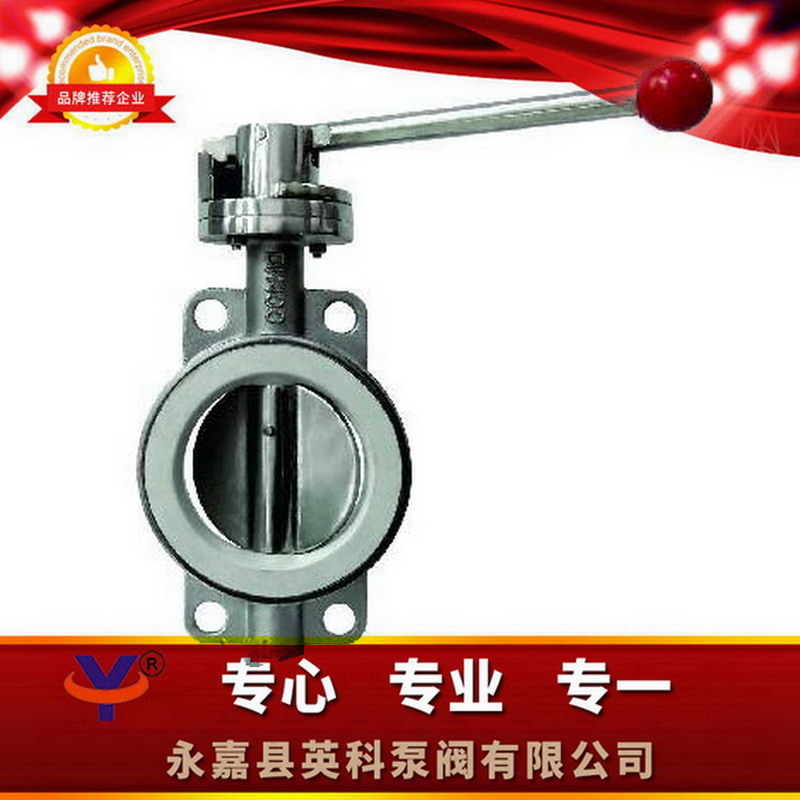

二、D43H手柄式硬密封蝶阀技术图片：

三、D43H手柄式硬密封蝶阀主要性能参数



公称通径	DNmm	50-150
公称压力	PNMPa	1.0	1.6	2.5
试验压力PsMPa	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.5-0.7MPa
适用介质	水、油品、蒸气、酸、减等
适用温度	-40℃-570℃

四、D43H手柄式硬密封蝶阀主要零部件材料：



简称	物料
阀体	冷轧钢、不绣钢、铬钼钒钢
阀板	碳钢板、不透钢、铬钼钒钢
阀杆	2Cr13不锈钢材料、铬钼钒钢
填料密封圈	不锈钢304、聚四氟氯乙烯
骨料	挠性石墨、聚四氟乙稀

五、D43HF手柄式硬密封蝶阀连接尺寸： 单位：mm



通径		主要是厚度			1.0-1.6MPa				2.5MPa
mm	lncb	L	H	H1	D	D1	A	Z-φd	D	D1	A	Z一φd
50	2	108	75	192	165	125	275	4-18	165	125	275	4-18
65	21/2	112	93	218	185	145	275	4-18	185	145	275	8-18
80	3	114	110	230	200	160	275	8-18	200	160	275	8-18
100	4	127	140	240	220	180	275	8-18	235	190	275	8-22
125	5	140	175	290	250	210	362	8-18	270	220	362	8-26
150	6	140	180	310	285	240	362	8-22	300	250	362	8-26

六、D43HF手柄式硬密封蝶阀订货说明：

      定货注意事项

1、①物产品名号称与尺寸②公称直劲③阀体布料材质④公称负担⑤实用材质⑥无线连接方式⑦实用溫度⑧驱动程序方式⑨封密的形式⑩会不会带扫描件若要.我的为您对选用 。

2、假如有唯一性耍求时请在订制货品时未标明

3、若早已经由设计构思企事业单位指定的类型  ，请选择类型真接向我方推广部下单 。

4、当安全使用的领域尤其重要性或B体育手机版更更复杂时,请您应当展示来设计图纸 。



D43H手柄式硬密封盖电动蝶阀大面积符合于电量、石化公司、冶金行业、给水排水工程沟程序、水蒸汽程序、水电煤气程序及高温度空气的程序等蒸汽管道程序上添开启或转换物料总流量功能 。 阀体木头材质：合金钢、不锈钢材质、铬钼钒钢 。 信阳市D43H手柄式硬封口垫垫阀门、周口市D43H硬封口垫垫阀门、驻马店D43H手柄式硬封口垫垫阀门、四川D43H阀门、黄石市D43H手柄式硬封口垫垫阀门、十堰市D43H手柄式硬封口垫垫阀门、荆州市D43H阀门、荆门市市D43H手柄式硬封口垫垫阀门
