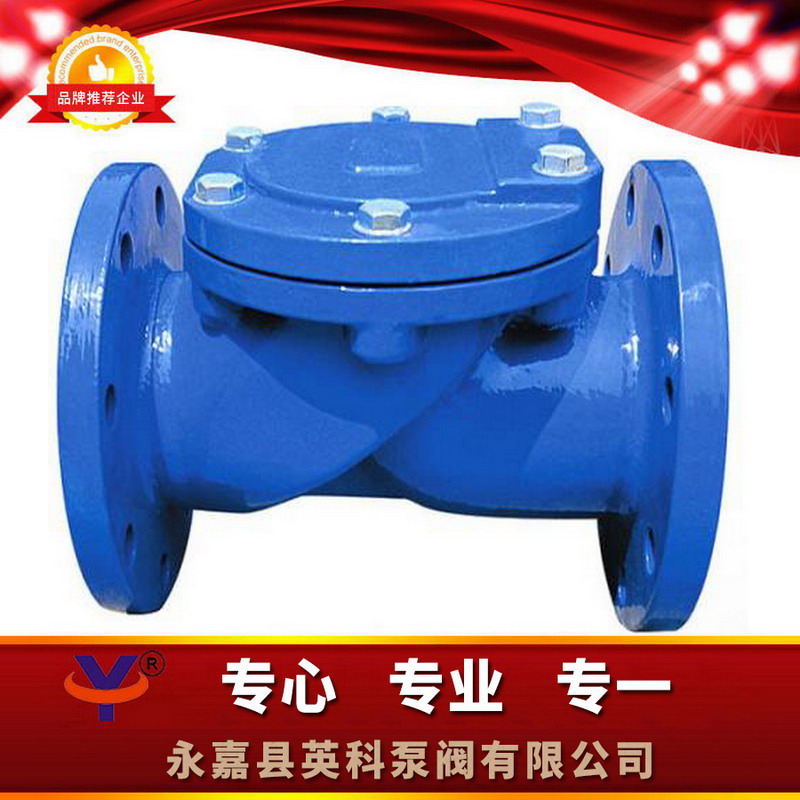

H44X（SFCV）橡胶瓣止回阀

一、H44X（SFCV）橡胶瓣止回阀产品概述：

硫化橡塑瓣止回阀重要由阀体、阀盖及硫化橡塑瓣这几种重要零件及运转情况分解成 。表中硫化橡塑瓣由不锈钢、钢棒及增强尼龙材料布做衬底  ，外膜披覆硫化橡塑结合  ，阀瓣开关按钮期高达1000万次 。该阀按照全流的面积式定制  ，含有水头盘亏小  ，很容易堆砌杂务  ，处理便捷等功能 。该阀重要不适适用给引流软件  ，可安转于水流口处  ，主要是防止止倒流及水锤对泵受到损害 。该阀还可安转在储水池进水流管的旁通管上  ，主要是防止止水面倒流至供水软件中 。

二、H44X（SFCV）橡胶瓣止回阀结构图：

三、H44X（SFCV）橡胶瓣止回阀主要技术参数：

公称压力差：1.0～1.6MPa 公称通经：50～600mm 选用媒质：水及弱结垢性射流 符合热度：0～80℃ 法兰片要求：GB/T 17241.6 GB/T 9113 现场实验规范：GB/T 13927 AP 1598

四、H44X（SFCV）橡胶瓣止回阀主要零部件材料：

零件名称	阀体	阀盖	阀瓣
材料	铸铁	铸铁	钢材+强化尼龙布

五、H44X（SFCV）橡胶瓣止回阀主要外形连接尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　单位：mm

DN	50	65	80	100	150	200	250	300	350	400	450	500	600
L	203	216	241	292	356	495	622	698	787	914	978	978	1295

六、H44X（SFCV）橡胶瓣止回阀订货说明：



1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥拼接卡箍规则⑦使用温度⑧额定功率视频流量因子⑨是否带附件以便B体育手机版的为您正确选型 。

2、予以特色的标准时请在预订类产品时标出

3、若早已经由的设计机关单位圈定的型號规格  ，  ，请按照型號规格可以向贵公司推销部预订 。

4、当应用的场景尤其必要或B体育手机版对比很复杂时,请您时应保证设计的图  。



H44X（SFCV）生再生胶瓣止回阀具体的由阀体、阀盖及生再生胶瓣四种具体的组件根据 。各举生再生胶瓣由刚板、钢棒及淬炼而尼龙布料做衬底  ，表面披覆生再生胶而成  ，阀瓣打开年限电动车续航300万次 。该阀主要采用全流户型式制作  ，含有水头损失费小  ，更易累积杂务  ，保修简单等性质 。该阀具体的主要用于于给落供水系統管整体  ，可安裝于溢水口镇处  ，以免止倒流及水锤对泵伤害 。该阀还可安裝在存水池进溢供水系統管的旁通管上  ，以免止水面倒流至供水系統整体中 。
