产品展示D71X对夹软密封蝶阀
- 型 号：D71X
- 类 别：D71X对夹软密封蝶阀
- 价 格：￥面议
- 产 地：温州

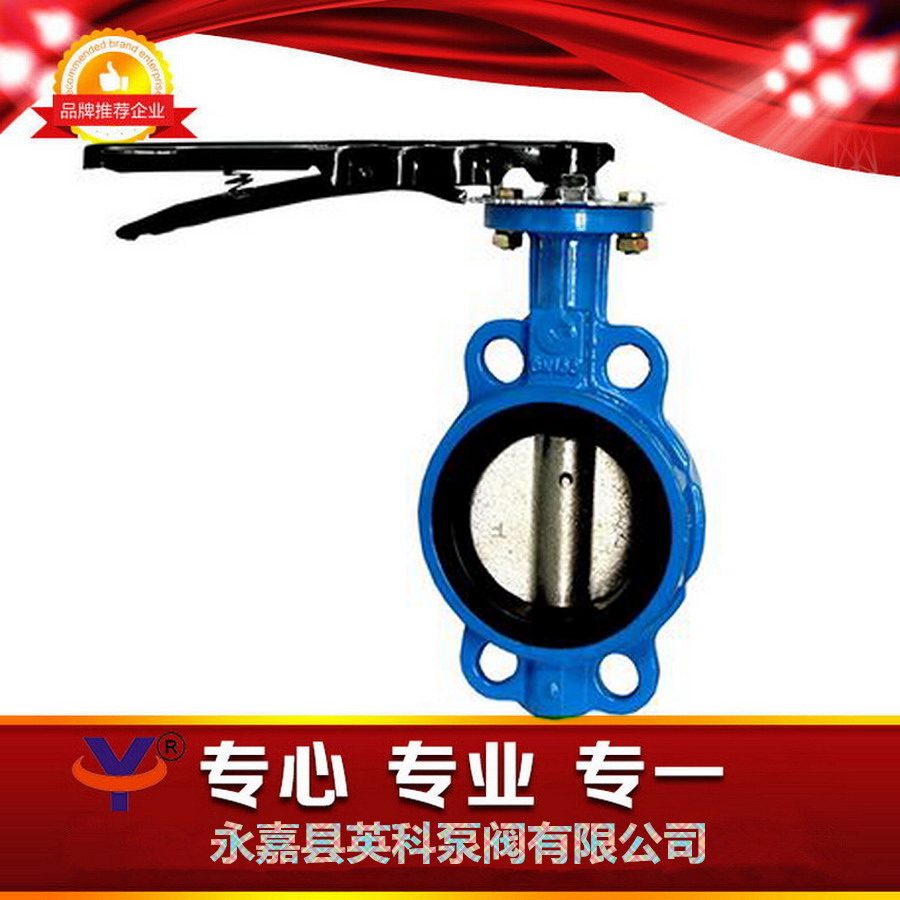

点击放大一、D71X对夹软密封蝶阀产品概述:
| 我公司研制的软密封中线对夹式蝶阀 ，双偏心法兰式蝶阀结构紧凑 ，90°回转开关轻松 ，密封可靠 ，使用寿命长 ，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中 ，作为调节和截止使用 。 |
二、D71X对夹软密封蝶阀特点:
1、本阀进行双轴力架构 ，包括越关越紧的封严功用 ，封严性能指标可以信赖 。 2、密闭副物料所采用铝合金和B体育手机版耐老化再生胶搭配 ，运用质保期长 。 3、橡胶材料密封胶圈需要了属于阀体上 ，也需要属于蝶板上 ，可用于不同的基本特征的导电介质 ，供玩家选用 。 4、蝶板采取结构类型结构类型 ，硬度高 ，过流绿地面积大 ，流阻小 。 5、一体化烤漆门板、能有郊地严防腐蚀且需要调整密封性阀球密封性的材料 ，就可使用的于有差异 材质 。 6、本阀拥有正向密封隔绝功效 ，装置时不会物料排入的把握 ，只要会面积具体位置的影向 ，可在不管什么大方向装置 。 7、本阀设备构造的难忘 ，进行灵巧 ，杠杆原理 ，不便 。三、D71X对夹软密封蝶阀技术图片：
四、D71X对夹软密封蝶阀主要结束参数:
|
公称通经DN（mm)
|
50～2000
|
50～1600
|
|
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
B体育手机版橡胶：-40℃～90℃氟橡胶：-20℃～200℃
|
||
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
||
|
泄漏率
|
符合GB/T13927-92标准
|
||
|
驱动方式
|
蜗轮传动、电动、气动、液动
|
||
五、D71X对夹软密封蝶阀主要零部件材料:
|
零件名称
|
材料
|
|
阀体
|
WCB、QT450-10、HT200、HT250
|
|
蝶板
|
WCB、QT450-10、HT200、HT250
|
|
阀轴
|
2Cr13
|
|
密封圈
|
B体育手机版耐油橡胶
|
|
填料
|
柔性石墨
|
六、D71X-6/10/16对夹软密封蝶阀密封材料:
七、D71X对夹软密封蝶阀执行标准:
|
制造标准
|
GB/T 122387-89
|
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
|
结构长度标准
|
GB12221-89
|
|
检验标准
|
GB/T 13927-92
|
八、D71X-6/10/16对夹软密封蝶阀主要外形连接尺寸: 单位：mm
|
DN
|
L
|
H
|
HO
|
A
|
B
|
0.6MPa
|
1.0MPa
|
1.6MPa
|
|||
|
DO
|
n-d
|
DO
|
n-d
|
DO
|
n-d
|
||||||
|
50
|
43
|
63
|
235
|
270
|
110
|
110
|
4-14
|
125
|
4-18
|
125
|
4-18
|
|
65
|
46
|
70
|
250
|
270
|
110
|
130
|
4-14
|
145
|
4-18
|
145
|
4-18
|
|
80
|
46
|
83
|
275
|
270
|
110
|
150
|
4-18
|
160
|
8-18
|
160
|
8-18
|
|
100
|
52
|
105
|
316
|
270
|
110
|
170
|
4-18
|
180
|
8-18
|
180
|
8-18
|
|
125
|
56
|
115
|
340
|
310
|
110
|
200
|
8-18
|
210
|
8-18
|
210
|
8-18
|
|
150
|
56
|
137
|
376
|
310
|
110
|
225
|
8-18
|
240
|
8-22
|
240
|
8-22
|
|
200
|
60
|
164
|
430
|
353
|
150
|
280
|
8-18
|
295
|
8-22
|
295
|
8-22
|
|
250
|
68
|
206
|
499
|
353
|
150
|
335
|
12-18
|
350
|
12-22
|
355
|
12-26
|
|
300
|
78
|
230
|
570
|
380
|
150
|
395
|
12-22
|
400
|
12-22
|
410
|
12-26
|
九、D71X对夹软密封蝶阀订货说明：
定购事项1、①设备分类与类型②公称尺寸③阀体原料④公称重压⑤选用有机溶剂⑥无线连接习惯⑦选用工作温度⑧win7驱动习惯⑨封严的方式⑩有无带126邮件事先他们的为您科学合理选用 。
2、如果有特种请求时请在购买物料时附上
3、若就已经 由制作标准筛选的形号查询 ，按照形号查询随便向华科的产品设备在生产的时候 ，由于生产材质性能的优异 ，使得设备在有关的产品性能上有着显著的提高 ，并且在销量部订制 。
4、当便用的公开场合相对很重要或工作B体育手机版有点繁琐时,请您不应带来设定图 。
欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：
| 材料明细 | 氯丁天然橡胶 | B体育手机版聚氨酯 | 乙丙聚氨酯 | 聚四氟乙稀 | 硅聚氨酯材料 | 氟聚氨酯材料 |
| 标号 | ×或 0rJ | XA或orJA | XB或orJB | xC、JC或0rF | XD或orJD | × E或orJE |
| 耐最大的温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ |
| 耐平均体温 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ |
| 适用人群工作上温 | ≤65℃ | ≤80℃ | ≤120℃ | ≤200℃ | ≤200℃ | ≤180℃ |
