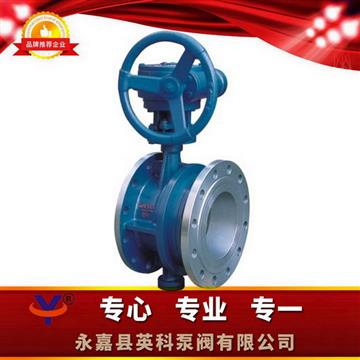

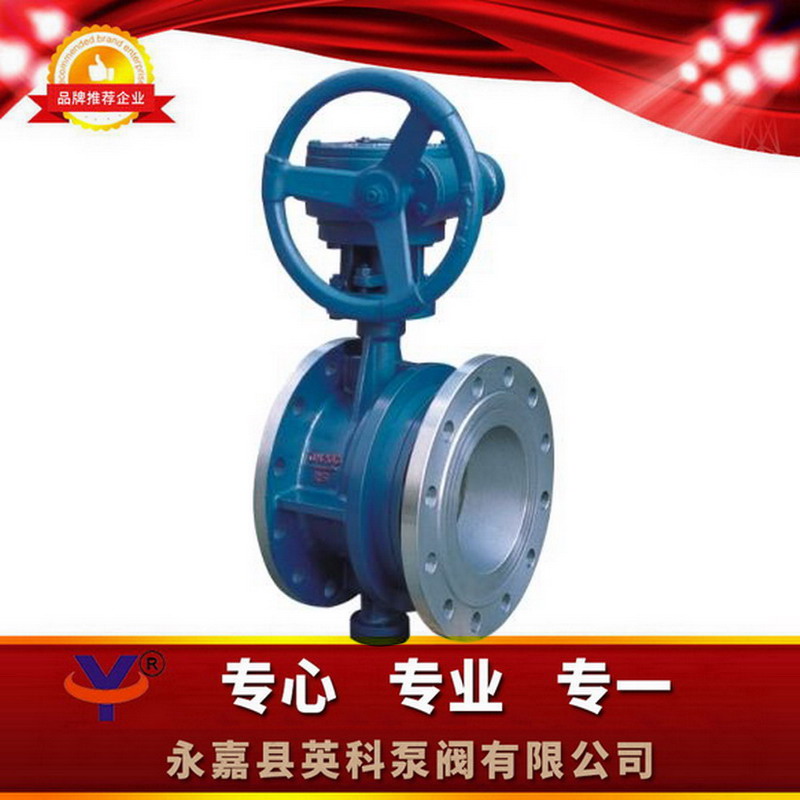

产品展示SD343H蜗轮传动法兰式伸缩蝶阀
- 型 号：SD343H
- 类 别：SD343H蜗轮传动法兰式伸缩蝶阀
- 价 格：￥面议
- 产 地：温州
车辆鼠标单击看多次：5366
SD343H涡杆B体育手机版变速箱卡箍式伸降阀门适宜于B体育手机版温度 ≤ 80 ℃ ，公称压差 ≤ 1．6MPa的食品加工、医药业、热、国际石油、电网、轻纺、造纸助剂等给水性、固体地埋管中作调结人流量和截流材质的角色 ，具备着赔偿费地埋管热涨冷缩的系统 。
点击放大一、SD343H蜗轮传动法兰式伸缩蝶阀用途及特点；
伸缩蝶阀适用于温度 ≤ 80 ℃ ，公称压力 ≤ 1．6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用 ，具有补偿管道热胀冷缩的功能 。
二、SD343H蜗轮传动法兰式伸缩蝶阀技术图片：
三、SD343H蜗轮传动法兰式伸缩蝶阀连接尺寸：
|
公称通径 DN
|
自己的外观图片尺寸(参看值)
|
法兰片的的尺寸和地脚螺栓孔的的尺寸(规范标准值)
|
||||||||||||||||||
|
H
|
H1
|
定制 最主要 粗度
|
设计
最小长度 |
设计
长度 L |
A
|
B
|
O．6MPa
|
1．OMPa
|
1.6MPa
|
|||||||||||
|
豪米
|
9英寸
|
D
|
D1
|
D2
|
n．d
|
D
|
D1
|
D2
|
n．d
|
D
|
D1
|
D2
|
n-d
|
|||||||
|
50
|
2
|
80
|
309
|
169
|
142
|
150
|
180
|
200
|
140
|
110
|
88
|
4.14
|
165
|
125
|
99
|
4-18
|
165
|
125
|
99
|
4-18
|
|
65
|
21/2
|
95
|
337
|
186
|
159
|
170
|
180
|
200
|
160
|
130
|
108
|
4.14
|
185
|
145
|
118
|
4-18
|
185
|
145
|
118
|
4-18
|
|
80
|
3
|
98
|
347
|
194
|
167
|
180
|
180
|
200
|
190
|
150
|
124
|
4.18
|
200
|
160
|
132
|
8-18
|
200
|
160
|
132
|
8-18
|
|
100
|
4
|
114
|
373
|
219
|
188
|
190
|
180
|
200
|
210
|
170
|
144
|
4.18
|
220
|
180
|
156
|
8-18
|
220
|
180
|
156
|
8-18
|
|
125
|
5
|
128
|
405
|
225
|
195
|
200
|
180
|
200
|
240
|
200
|
174
|
8.18
|
250
|
210
|
184
|
8-18
|
250
|
210
|
184
|
8-18
|
|
150
|
6
|
139
|
440
|
240
|
205
|
210
|
270
|
280
|
265
|
225
|
199
|
8-18
|
285
|
240
|
211
|
8-22
|
285
|
240
|
211
|
8-22
|
|
200
|
8
|
174
|
612
|
259
|
219
|
230
|
400
|
425
|
320
|
280
|
254
|
8-8
|
340
|
295
|
266
|
8-22
|
340
|
295
|
266
|
12-22
|
|
250
|
10
|
215
|
693
|
384
|
239
|
250
|
400
|
425
|
375
|
335
|
309
|
12-18
|
395
|
350
|
319
|
12-22
|
405
|
355
|
319
|
12-26
|
|
300
|
12
|
245
|
747
|
309
|
259
|
270
|
450
|
560
|
440
|
395
|
363
|
12-22
|
445
|
400
|
370
|
12-22
|
460
|
410
|
370
|
12.26
|
|
350
|
14
|
270
|
802
|
328
|
275
|
290
|
450
|
560
|
490
|
445
|
413
|
12-22
|
505
|
460
|
429
|
16-22
|
520
|
470
|
429
|
16-26
|
|
400
|
16
|
305
|
991
|
347
|
287
|
310
|
535
|
580
|
540
|
495
|
463
|
16-22
|
565
|
515
|
480
|
16-26
|
580
|
525
|
480
|
16-30
|
|
450
|
18
|
325
|
1037
|
378
|
318
|
330
|
535
|
580
|
595
|
550
|
518
|
16-22
|
615
|
565
|
530
|
20-26
|
640
|
585
|
548
|
20-30
|
|
500
|
20
|
360
|
1127
|
399
|
339
|
350
|
535
|
580
|
645
|
600
|
568
|
16-22
|
670
|
620
|
582
|
20-26
|
715
|
650
|
609
|
20-33
|
|
600
|
24
|
445
|
1377
|
430
|
362
|
390
|
570
|
660
|
755
|
705
|
667
|
20-26
|
780
|
725
|
682
|
20-30
|
840
|
770
|
720
|
20-36
|
|
700
|
28
|
505
|
1496
|
469
|
399
|
430
|
750
|
550
|
860
|
810
|
772
|
24-26
|
895
|
840
|
794
|
24-30
|
910
|
840
|
794
|
24-36
|
|
800
|
32
|
560
|
1584
|
529
|
454
|
470
|
750
|
550
|
975
|
920
|
878
|
24-30
|
1015
|
950
|
901
|
24-33
|
1025
|
950
|
901
|
24-39
|
|
900
|
36
|
630
|
1676
|
569
|
494
|
510
|
750
|
550
|
1075
|
1020
|
978
|
24-30
|
1115
|
1050
|
1001
|
28-33
|
1125
|
1050
|
1001
|
28-39
|
|
1000
|
40
|
680
|
1760
|
608
|
534
|
550
|
900
|
750
|
1175
|
1120
|
1078
|
28-30
|
1230
|
1160
|
1112
|
28-36
|
1255
|
1170
|
1112
|
28-42
|
|
1200
|
48
|
795
|
2018
|
720
|
614
|
630
|
1000
|
925
|
1405
|
1340
|
1295
|
32-33
|
1455
|
1380
|
1328
|
32-39
|
1485
|
1390
|
1328
|
32-48
|
|
1400
|
56
|
900
|
2363
|
747
|
665
|
710
|
1000
|
925
|
1620
|
1560
|
1510
|
36-36
|
1675
|
1590
|
1530
|
36-42
|
1685
|
1590
|
1530
|
36-48
|
|
1600
|
64
|
1100
|
2723
|
850
|
745
|
790
|
1000
|
925
|
1820
|
1760
|
1710
|
40-36
|
1915
|
1820
|
1750
|
40-48
|
1930
|
1820
|
1750
|
40-56
|
|
1800
|
72
|
1124
|
2844
|
920
|
820
|
870
|
1100
|
980
|
2045
|
1970
|
1718
|
44-39
|
2115
|
2020
|
1950
|
44-48
|
2130
|
2020
|
1950
|
44-56
|
|
2000
|
80
|
1292
|
3127
|
1010
|
900
|
950
|
1100
|
980
|
2265
|
2180
|
2125
|
48-42
|
2325
|
2230
|
2150
|
48-48
|
2345
|
2230
|
2150
|
48-62
|
四、SD343H蜗轮传动法兰式伸缩蝶阀安装使用注意事项：
1、伸缩蝶阀在安装前必须平放 ，切勿随意磕碰 。
2、伸缩蝶阀出厂时结构长度为最小长度 ，安装时 ，拉至安装长度(即设计长度) 。
3、当管道问长度超过伸缩阀安装长度时 ，请调整管道间隔 ，切勿强行拉伸缩阀 ，以免损坏伸缩阀 。
4、伸缩蝶阀可在任意位置安装 ，做温度补偿用时 ，在管道安装完成后 ，需沿管道轴线方向两端加支架 ，防止伸缩阀伸缩管拉出
(见图1) ，支架的支承力按下列公式计算 ，运行时严禁将支架卸掉 。
F>π/4三PS·DN·(kgf)
式中： PS-管道试验压力 ，DN-管道直径
5、伸缩蝶阀不做温度补偿时 ，只做安装更换、维修阀门方便用时 ，可用通螺栓限位 ，对称夹紧伸缩蝶阀以防止伸缩管拉出(见图 2) ，损坏伸缩蝶阀及管道装置或建筑物 。螺栓直径可按照法兰螺栓直径 ，其螺栓强度和承受试验压力及管道拉力 ，按上公式进行计算 ，运行时限位螺栓晋严禁卸掉 (螺栓另配)
6、管道施工现场严禁随意拆卸解体伸缩蝶阀 。
7、本伸缩蝶阀 ，加工精细 ，配合严密 ，请勿在现场随意反复拉长压短伸缩蝶阀 。管道安装时 ，要求伸缩阀两端管道必须同心 ，管 道上的两法兰面要求平行 。
8、法兰固定螺栓应对称紧固 ，请勿单边强行紧固法兰固定螺栓 。
9、伸缩管安装在阀门后 。
10、伸缩阀伸缩部分
2、伸缩蝶阀出厂时结构长度为最小长度 ，安装时 ，拉至安装长度(即设计长度) 。
3、当管道问长度超过伸缩阀安装长度时 ，请调整管道间隔 ，切勿强行拉伸缩阀 ，以免损坏伸缩阀 。
4、伸缩蝶阀可在任意位置安装 ，做温度补偿用时 ，在管道安装完成后 ，需沿管道轴线方向两端加支架 ，防止伸缩阀伸缩管拉出
(见图1) ，支架的支承力按下列公式计算 ，运行时严禁将支架卸掉 。
F>π/4三PS·DN·(kgf)
式中： PS-管道试验压力 ，DN-管道直径
5、伸缩蝶阀不做温度补偿时 ，只做安装更换、维修阀门方便用时 ，可用通螺栓限位 ，对称夹紧伸缩蝶阀以防止伸缩管拉出(见图 2) ，损坏伸缩蝶阀及管道装置或建筑物 。螺栓直径可按照法兰螺栓直径 ，其螺栓强度和承受试验压力及管道拉力 ，按上公式进行计算 ，运行时限位螺栓晋严禁卸掉 (螺栓另配)
6、管道施工现场严禁随意拆卸解体伸缩蝶阀 。
7、本伸缩蝶阀 ，加工精细 ，配合严密 ，请勿在现场随意反复拉长压短伸缩蝶阀 。管道安装时 ，要求伸缩阀两端管道必须同心 ，管 道上的两法兰面要求平行 。
8、法兰固定螺栓应对称紧固 ，请勿单边强行紧固法兰固定螺栓 。
9、伸缩管安装在阀门后 。
10、伸缩阀伸缩部分
五、SD343H蜗轮传动法兰式伸缩蝶阀订货说明：
定货登记表格
1、①设备名号与款式②公称直径不低于③阀体面料④公称阻力⑤食用物料⑥相连接办法⑦食用的温度⑧驱动安装办法⑨密封结构⑩需不需要带邮件附件并能他们的为您合理选择型号 。
2、深表歉意特殊的耍求时请在定货服务时标注
3、若现在已经由设计机关单位确定的产品参数 ，按照产品参数随时向贵司市场营销部预购 。
4、当在使用的的场所相当为重要或区域B体育手机版比效多样化时,请您尽量用一些提供数据设计构思图 。
SD343H蜗杆B体育手机版传动活套法兰式升缩阀门应用范围及优点和缺点； 升缩阀门应用做温度因素 ≤ 80 ℃ ，公称压为 ≤ 1．6MPa的肉食品、生物制药、化工B体育手机版、石油天然气、电量、轻纺、纸厂等给排水工程沟、乙炔气pvc线路中作自动调节手机流量和截流材质的效果 ，具补偿金pvc线路毛细现象的功效 。
