当前位置：网站首页 > 产品展示 > 针型阀 > J13W内螺纹针型阀 > J13W内螺纹针型阀

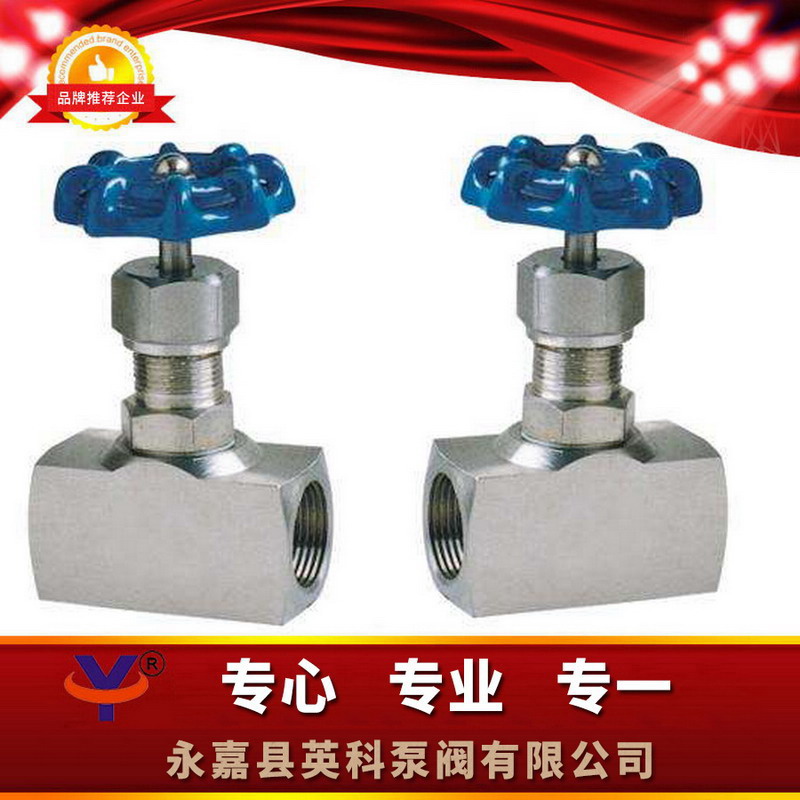

产品展示J13W内螺纹针型阀
- 型 号：
- 类 别：J13W内螺纹针型阀
- 价 格：￥面议
- 产 地：
点击放大一、J13W内螺纹针型阀概述：
1.公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa
2.公称通径：DN5～DN25
3.适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质
4.适用温度：-20℃～+425℃等
5.制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L等
二、J13W内螺纹针型阀主要零件材料：
Materials for main parts
|
产品标题Part name |
阀杆、阀盖Stem.Bonnet |
阀杆、阀瓣Stem,Disc |
组合填料Packing |
|
J13W-16P |
铬镍不透钢 |
铬镍不锈钢材质的 |
聚四氧乙稀、柔性板石墨PTEF,Soft graphite |
|
J13W-160、J13W-40 |
质优高碳钢 High grade carbon steel |
铬不锈钢材质Cr.Staininliss steel |
三、J13W内螺纹针型阀主要性能规范：
Chief property and specifieation
|
机型Type |
公称负担(MPa) |
试验装置压力差PS(MPs) Test pressure |
工作的压力值(MPa) |
任务溫度(℃) |
实用导电介质Applicable |
||
|
罩壳Shell |
抽真空（液）Seal |
填料密封（气）Seal |
|||||
|
J13W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
p≤200℃ |
夜化成品油气水、成品油等 |
|
J13W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J13W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
四、J13W内螺纹针型阀主要外形及连接尺寸：
Main external and connecting dimensions(mm)
|
公称截面积DN(mm) |
管内螺纹Rc Source ioint |
尺 寸 Dimensions |
重(Kg)Weight |
||||
|
Do |
L |
H |
Do |
M |
|||
|
6 |
1/4 |
60 |
58 |
85 |
60 |
1/4 |
0.63 |
|
10 |
3/8 |
60 |
58 |
87 |
60 |
3/8 |
0.65 |
|
15 |
1/2 |
65 |
60 |
87 |
70 |
1/2 |
0.8 |
|
20 |
3/4 |
70 |
70 |
100 |
80 |
3/4 |
1.07 |
|
25 |
1 |
80 |
78 |
110 |
100 |
1 |
1.8 |
|
32 |
11/4 |
100 |
102 |
130 |
110 |
11/4 |
5.0 |
五、J13W内螺纹针型阀订货说明：
1、①产品名称与型号②公称直径③车辆水压④类产品的材质⑤使用介质⑥货品热度⑦会不带抄送尽量大家的为您准确挑选 。
2、假如特种的要求时请在订制好产品时标注 。
3、若以及由设汁组织选取的型號 ，按型號直观向针对业务员部定制 。
4、当用的时候至关关键性或的B体育手机版非常冗杂时,请您应当带来制作图 。
