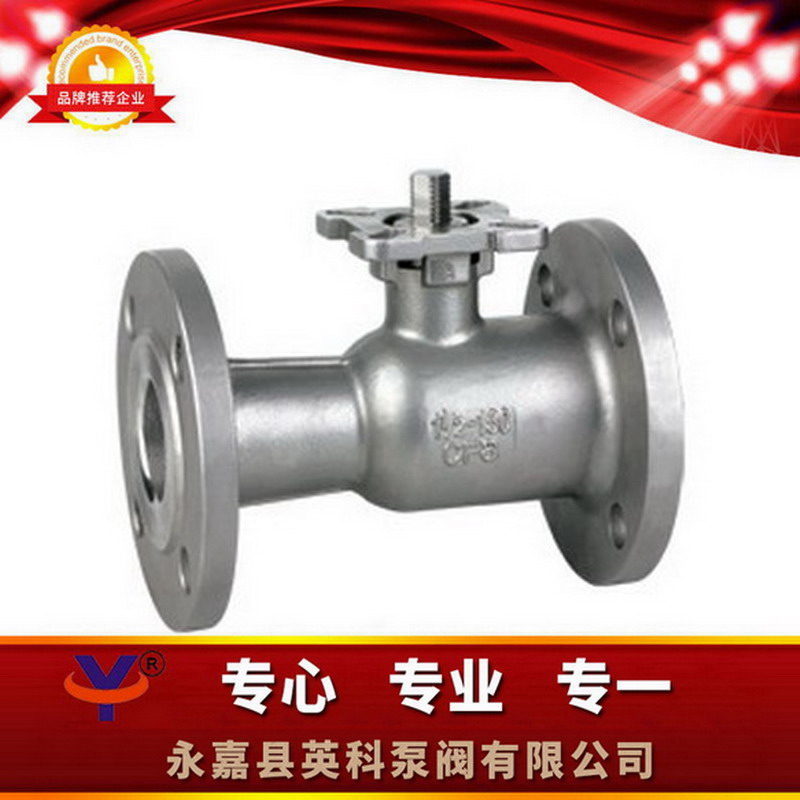

Q41M高温球阀

一、Q41M高温球阀概述：
　　 本公司设计整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍 。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点  ，“B体育手机版”牌高温球阀与截止阀、柱塞阀、排污阀  ，结构长度相符  ，扩大了球阀使用范围  ，广泛用于石油、化工、橡胶、造纸、制药等行业  ，可替代截止阀、柱塞阀、快速排污阀 。适用介质：水、蒸汽、导热油等酸类  ，使用温度：≤350℃
二、Q41M高温球阀结构特点及作用原理：

        该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料  ，使球体表面粗糙度和圆度达到标准要求  ，从而提高了密封性能和使用寿命、耐高温的能力 。
　　 顺时板动手柄带动阀杆驱动球体旋转  ，使介质顺利通过  。

三、Q41M高温球阀性能参数：



应用	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适宜材质
Q41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	传热油、水、压缩空气、废气、成品油、氰化钠类结垢性导电有机溶剂、醋酸钠类结垢性导电有机溶剂
Q41M/F-16C	2.5	3.8	2.8	-28～+350 (PPL)

四、Q41M高温球阀主要零部件材料：



顺序号	零主件各称	建材
1	阀体	球墨装饰管、碳素制品钢、铸装饰管
2	隔绝圈	(M/F)高防度耐磨性能碳结石墨≤300℃ (PPL)对莅聚苯、体温≤350℃
3	球	不锈钢材料
4	生物填料	聚四氟乙稀
5	悬浮填料阀盖	QT450－10球墨铸件
6	阀杆	炭素制品钢、铬不锈钢圆管
7	手柄	合金钢

五、Q41M高温球阀主要技术参数：



形号	产品规格	尺寸大小
		L	D	D 1	D 2	z-φd	H	b
Q41M/F-16	15	130	95	65	45	4-14	85	14
	20	150	105	75	55	4-14	95	16
	25	160	115	85	65	4-14	103	16
	32	180	135	100	78	4-18	105	18
	40	200	145	110	85	4-18	120	18
	50	230	160	125	100	4-18	195	20
	65	290	180	145	120	4-18	195	20
	80	310	195	160	135	8-18	215	22
	100	350	215	180	155	8-18	253	24

六、Q41M高温球阀订货说明：



 1、①车辆种类与尺寸②公称孔径③阀体所选材质④公称压为⑤用材质⑥接触行为⑦用溫度⑧能够行为⑨能否带126邮件能够我的为您对调试 。

2、如果有唯一性请求时请在订制產品时标出

3、若早就由设计企业单位筛选的参数  ，按参数间接向我方经销商部采购 。

4、当用的时候愈来愈关键性或B体育手机版相当繁多时,请您尽量避免展示 设计的图 。
