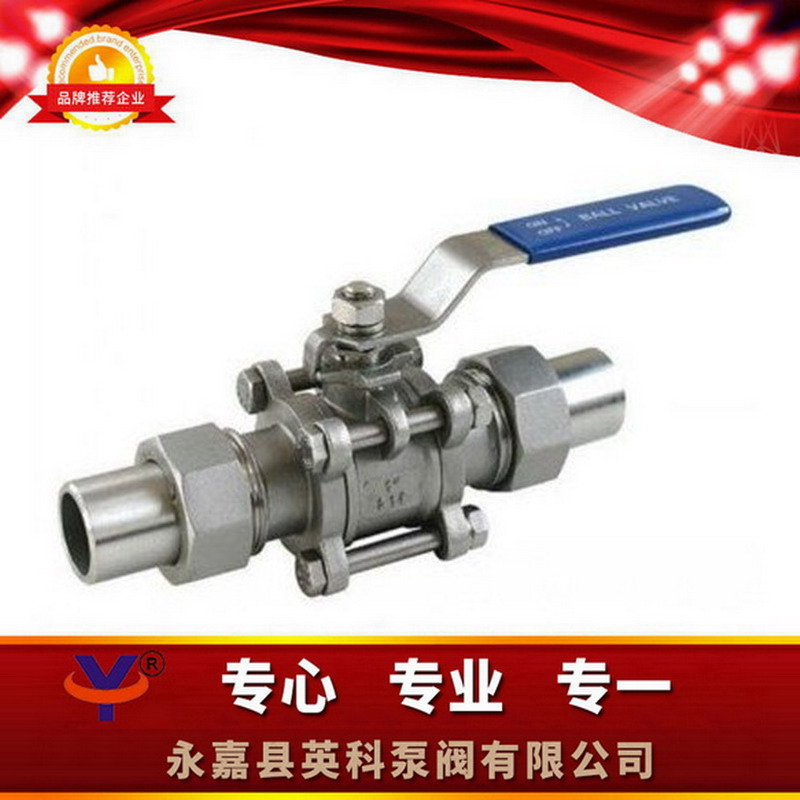

产品展示Q61F三片式活接对焊球阀
- 型 号：
- 类 别：Q61F三片式活接对焊球阀
- 价 格：￥面议
- 产 地：
点击放大一、Q61F三片式活接对焊球阀产品概述：
1.公称压力(MPa)1.6-6.4
2.适用温度℃-20℃-232℃-350℃
3.适用介质水、油、气体及某些腐蚀性液体（W.O.G)
二、Q61F三片式活接对焊球阀主要材料：
|
编号 |
所需要的零部件品牌 |
材料做 |
|
1 |
螺栓螺母 |
不锈钢材质的SS304 |
|
2 |
压簧垫圈 |
不锈钢材料SS304 |
|
3 |
螺母 |
冷库保温隔热板的表层SS304 |
|
4 |
阀盖 |
不锈钢装饰管CF8/CF8M |
|
5 |
螺母 |
不銹钢CF8 |
|
6 |
钢套管 |
不透钢CF8 |
|
7 |
垫圈 |
聚四氟氯乙烯PTFE |
|
8 |
阀体 |
304不锈钢CF8/CF8M |
|
9 |
球 |
304不锈钢CF8 |
|
10 |
高压闸阀 |
聚四氟氯乙烯PTFE |
|
11 |
阀杆 |
不锈钢装饰管SS316 |
|
12 |
填充料 |
聚四氟丁二烯PTFE |
|
13 |
压紧螺母 |
不锈钢装饰管SS304 |
|
14 |
手柄 |
不銹钢SS304 |
|
15 |
压簧垫圈 |
不锈钢304SS304 |
|
16 |
螺母 |
不透钢SS304 |
|
17 |
锁片 |
装饰管SS304 |
|
18 |
手柄套 |
氟塑料 |
三、Q61F三片式活接对焊球阀主要尺寸：
|
SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
21/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
|
H |
50 |
50 |
60 |
64 |
71 |
78 |
86 |
95 |
130 |
148 |
173 |
|
E |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
F |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
P |
10 |
10 |
10 |
13 |
13 |
16 |
16 |
18 |
18 |
20 |
20 |
四、Q61F三片式活接对焊球阀订货说明：
1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥连接方式⑦使用温度⑧驱动方式⑨是否带附件以便B体育手机版的为您正确选型 。
2、如有特殊要求时请在订购产品时注明
3、若已经由设计单位选定的型号 ，请按型号直接向我司销售部订购 。
4、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图 。
