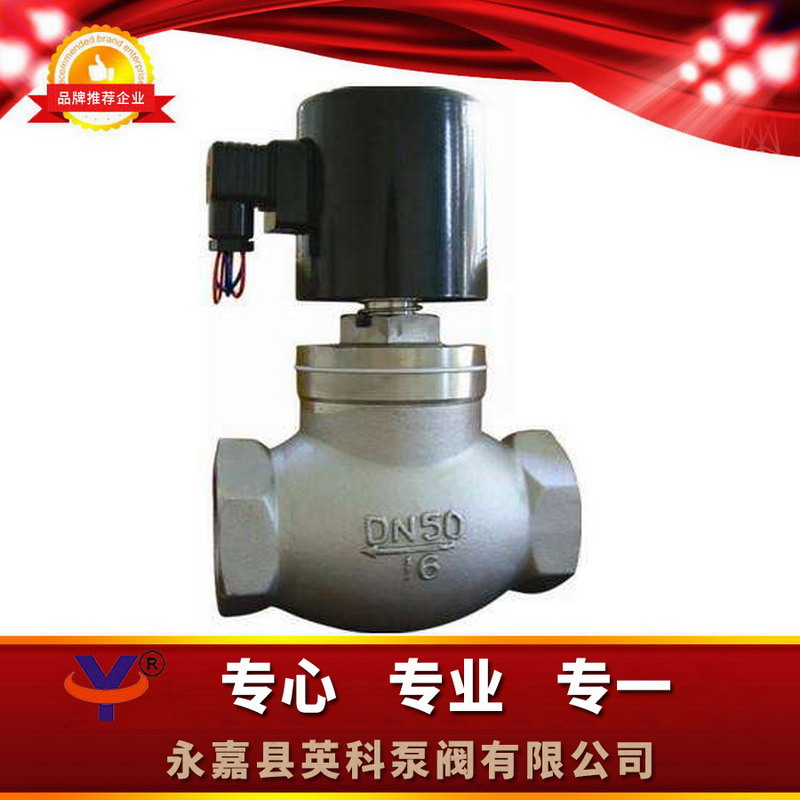

产品展示ZQDF铜系列通用电磁阀
- 型 号：ZQDF
- 类 别：ZQDF铜系列通用电磁阀
- 价 格：￥面议
- 产 地：温州
物品弹框手机浏览单次：3236
ZQDF铜系例统一涡流阀因素：高操作水压:0.8MPa;操作压力:0～0.8MPa;材质:固体 乙炔气 空气压缩 油 〈20CST;材质平均温度:≤180℃
点击放大一、ZQDF铜系列通用电磁阀技术参数：
| 1 | 最高工作压力 | 0.8MPa |
| 2 | 工作压差 | 0～0.8MPa |
| 3 | 介质 | 液体 气体 蒸汽 油 〈20CST |
| 4 | 介质温度 | ≤180℃ |
| 5 | 电压 | AC：380V；220V； 36V/50Hz DC：24V |
| 6 | 绝缘等级 | B级 |
| 7 | 电源允许波动 | -15%～+10% |
| 8 | 功率 | 50W |
| 9 | 响应时间 | 开≤2秒 关≤3秒 |
| 10 | 安装方式 | 介质流向与电磁阀箭头保持一致 ，线圈垂直向上 ，工作介质清洁无颗粒杂质 |
二、ZQDF铜系列通用电磁阀结构规格参数：
| 型号 | Lmm | Hmm | 连接方式 | 材质 |
| ZQDF-15 | 86 | 178 | G1/2”内螺纹 | 铜阀体 |
| ZQDF-20 | 94 | 180 | G3/4”内螺纹 | |
| ZQDF-25 | 105 | 190 | G1”内螺纹 | |
| ZQDF-32 | 115 | 210 | G11/4”内螺纹 | |
| ZQDF-40 | 130 | 223 | G11/2”内螺纹 | |
| ZQDF-50 | 150 | 228 | G2”内螺纹 | |
| ZQDF-25F | 110 | 215 | 法兰4孔φ13.5孔径φ85孔距 | |
| ZQDF-32F | 125 | 245 | 法兰4孔φ17.5孔径φ100孔距 | |
| ZQDF-40F | 150 | 253 | 法兰4孔φ17.5孔径φ110孔距 | |
| ZQDF-50F | 160 | 268 | 法兰4孔φ17.5孔径φ125孔距 |
三、ZQDF铜系列通用电磁阀外型尺寸图：
订货时请注明以下内容：
1、①产品名称与型号②公称直径③电源电压④工作压差⑤使用介质⑥连接方式⑦介质温度⑧工称压力⑨操作方式（常开、常闭）⑩是否带附件以便B体育手机版的为您正确选型 。
2、若已经由设计单位选定的型号 ，请按型号直接向我司销售部订购 。
3、当使用的场合非常重要或B体育手机版比较复杂时,请您尽量提供设计图
