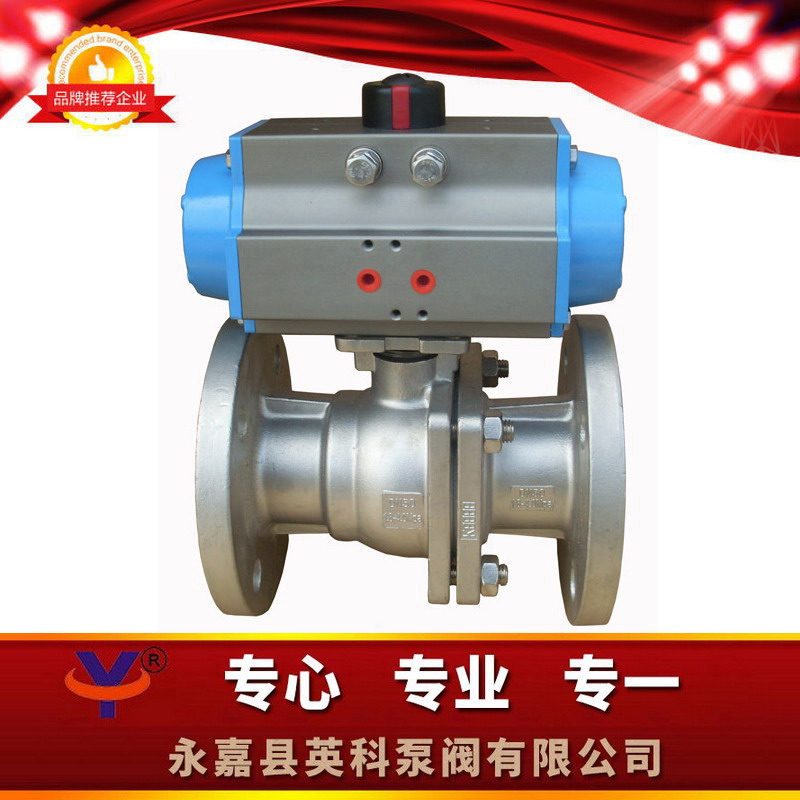

气动球阀

一、Q641F气动球阀概述：
　　浮动式球阀采用唇型弹性密封圈结构设计  ，保证密封的可靠性对于低压、超低压或真空工况用球阀  ，采用板簧加载的阀座密封结构  ，能确保球阀长期可靠的密封 。中、高温球阀的阀座材料可选用对位聚苯或金属材料 。
　 固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构 。中、高温球阀的阀座材料可选用对位聚苯或金属材料 。
二、Q641F气动球阀主要用途：
  气动球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业  ，印染、生物制药  ，日用化工  ，食品饮料  ，水处理 及空气处理等行业的流体自动控制或调节控制  ，与自动化气动仪表配套使用 。
三、Q641F气动球阀气动执行器：
  采用新型系列GT型气动执行器  ，有双作用式和单作用式（弹簧复位）  ，B体育手机版齿条传动  ，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动  ，结构合理  ，输出扭矩大  ，有双作用式和单作用式（弹簧复位） 。
四、Q641F气动球阀性能规范：


公称通径DN（mm）		15-250
公称压力PN（MPa)		1.6
公称压力PS（MPa)	强度试验	2.4
	密封试验	1.76
材料\材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	蝶板	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	密封圈	增强聚四氟乙烯 对位聚苯
	填料	聚四氟乙烯 柔性石墨
适用工况	适用介质	水、蒸汽、油品	硝酸类	醋酸类
	适用温度	-28℃～300℃
执行器	型号	BAW系列、GT系列、SW系列
	气源压力	0.4-0.7Mpa

五、Q641F气动球阀阀座密封材料温度额定值：


代 号	材 料	适用温度 (℃)
F	增强聚四氟乙烯	-40～180
P	对位聚苯	-40～300
N	尼龙	-20～80
Y	硬质合金	-40～425

六、Q641F气动球阀连接尺寸：

公称通径DN(mm)	尺寸(mm)							执行器型号
	L	D	D1	D2	b	f	Z-Φd
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S

七、Q641F气动球阀订货须知：
1.气动球阀型号名称 2.气动球阀公称压力 3.气动球阀使用介质 4.气动球阀使用温度 5.气动球阀口径规格 6.气动球阀连接方式 7.气动球阀产品材料
