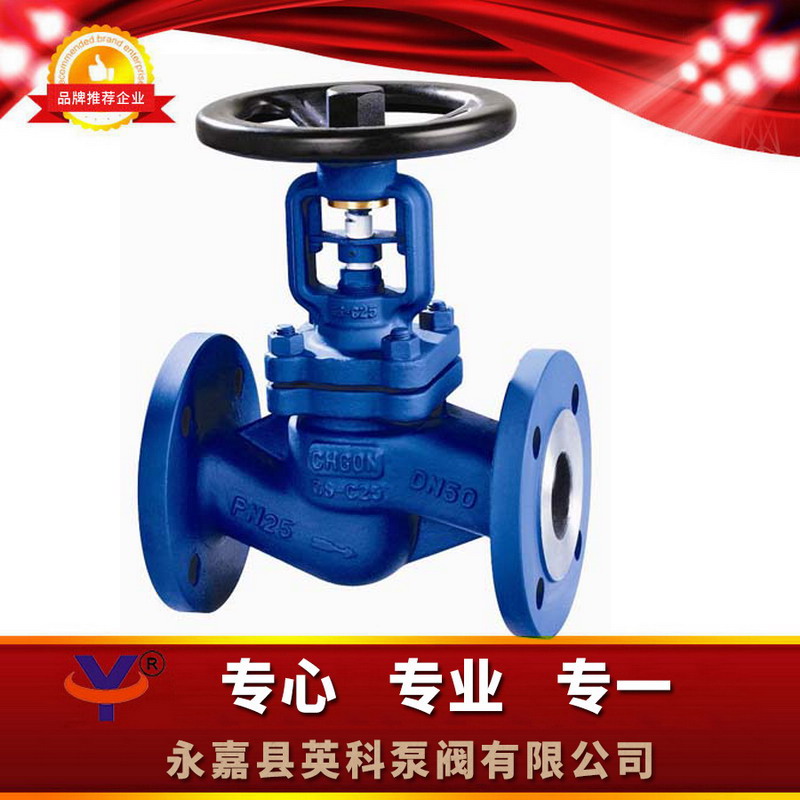

WJ41H波纹管截止阀

一、WJ41H波纹管截止阀概述：

纹线管封闭终止阀是爱工厂引进技術较为先进典型美国技術  ，用于较为先进典型的合金纹线管封闭技術生孩子  ，高功能合金纹线管  ，纹线管封闭终止阀用于纹线管封闭的设汁  ，根本削除了一般的蝶阀阀杆骨料封闭破裂快易窃取的坏处  ，非但提升 了利用输配电能源使用率  ，上升了生孩子主设备的健康安全卫生性  ，缩短了抢修服务价格及过频的抢修服务调养  ，还展示 卫生健康安全卫生任务生活B体育手机版 。密切采用于：能源化工类、化学纤维纺织类、塑料材质造纸行业、输配电钢铁集团、针织厂橡胶制品、食品厂等企业 。

二、WJ41H波纹管截止阀结构特点：

1、产品结构合理、密封可靠  ，双重坚固耐用的波纹管密封设计（波纹管+填料）  ，保证阀杆的零泄漏 。没有流体损失  ，提高工厂设备安全 。并符合国际密封标准 。
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理  ，有良好的抗腐和抗摩擦性能；阀杆升降位置指示  ，更直观

三、WJ41H波纹管截止阀结构图片：



四、WJ41H波纹管截止阀技术规范：

控制方式方法	人工机械
	电动伸缩
规划规定	DIN3356
的结构长短	DIN3202
接连活套法兰	DIN2543-2545
试验装置和定期检查	DIN3230







五、WJ41H波纹管截止阀性能规范：



公称水压（MPa）	电机外壳现场实验心理压力（MPa）	密封垫做实验的时候气压(MPa)	使用温度表(℃)
1.6	2.4	1.76	≤350℃
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.6	7.04



注：系列表调节阀对接法兰部可表明观众需求设计构思制造出



六、WJ41H波纹管截止阀主要零件材料：



零件图名字	阀体	阀盖	阀杆	阀瓣	密封胶面	弹性填料
WCB	WCB	WCB	13Cr	2Cr13	2Cr13	刚性石墨
					STL
304	CF8	CF8	304	304	304	挠性石墨
					STL	PTFE
316	CF8M	CF8M	316	316	316	主动石墨
					STL	PTFE
304L	CF3	CF3	316	304L	304L	柔性板石墨
					STL	PTFE
316L	CF3M	CF3M	316	316L	316L	主动石墨
					STL	PTFE



七、WJ41H波纹管截止阀规格尺寸及重量：





型號	DWJ41-16
重压分等级	PN16
内径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
自重(Kg)	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610



参数	DWJ41-25
心理压力游戏等级	PN25
內径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	450
载重量(Kg)	4	4.5	5	7	9.5	13	19	24	43	57	95	168	300	510	680



材质	DWJ41-40
重压中等级	PN40
通径	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重(Kg)	4	4.5	5	8	10	13.5	20	25	45	60	98	171	340	580	780



八、WJ41H波纹管截止阀订货须知：

1、①产品名称与型号②公称直径③阀体材质④公称压力⑤使用介质⑥联系途径⑦使用温度⑧驱程措施（自动、蜗轮传动B体育手机版、自动、电动式）⑨是否带附件以便B体育手机版为您正确选型 。

2、如果有异常耍求时请在购买產品时标出

3、若已然由方案标准筛选的型号规格查询  ，按型号规格查询直接性向贵司业务员部预定 。

4、当用到的场所  ，相当首要或条件较为繁复时,请您尽量用一些供应结构设计图纸 。





欢迎您访问B体育手机版的网站【//xmantoo.com】,如有任何疑问.您可以致电给B体育手机版,B体育手机版一定会尽心尽力为您提供优质的服务 。电话：



WJ41H水纹管结束阀常见操作于：石油气化学产业、化纤厂纺织服装、塑胶板材制浆、用电铝业、针织厂生橡胶、食品类等产业 。 东港市WJ41H气泡管截至到阀、凤地市WJ41H气泡管截至到阀、凌海市WJ41H气泡管截至到阀、北镇市WJ41H气泡管截至到阀、大石桥市WJ41H气泡管截至到阀、盖州市WJ41H气泡管截至到阀、灯塔市WJ41H气泡管截至到阀、调兵山市WJ41H气泡管截至到阀
